赤峰云铜浮选厂球磨机排矿筛改造取得良好效果

赤峰云铜有色金属有限公司 2021-06-28 16:44

赤峰云铜浮选厂球磨机排矿筛在原设计中是由钢板焊接构成,排矿间隙为10mm,使用寿命18个月,在长时间生产过程中平均排矿间隙小于5mm,存在排矿间隙堵塞,影响排矿效率,使用寿命低,单重5吨不便于更换等问题,影响正常生产。

2021年以来,浮选厂组织相关技术人员对球磨机排矿筛进行了专项课题研究,最终确定了将原焊接结构改为为骨架+聚氨酯筛片的结构形式,实施技术改造。

赤峰云铜浮选厂球磨机排矿筛改造取得良好效果

球磨机排矿筛的原理是在溢流型球磨机排矿口加设排矿筛,在保证溢流口阻挡磨机内部介质功能的前提下,利用排矿筛内部焊接的反向螺旋,将少量溢到排矿筛里的介质强制排出,保证稳定球磨机排矿粒度,同时可使一段渣浆泵流量更加平稳,并杜绝因球磨机跳机吐球,造成的球磨机排矿管道堵塞的情况发生。

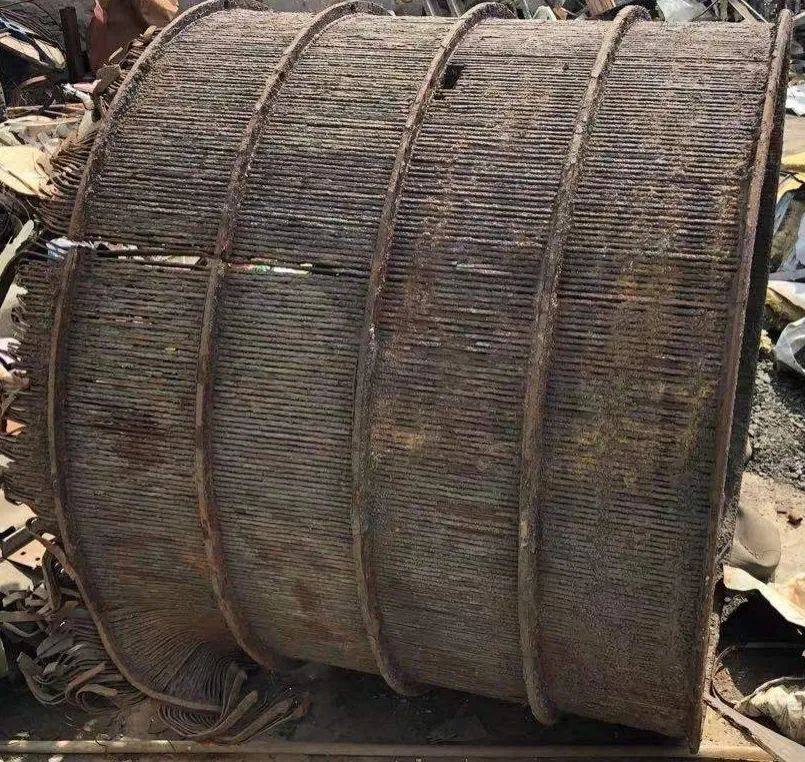

由于球磨机排矿筛的原设计方案是由钢板焊接构成,排矿间隙仅为10mm,在实际生产过程中,经过长时间的磨损颗粒粘着结垢后导致排矿间隙小于5mm,严重影响排矿效率。因该设备的使用寿命为18个月,单重5吨,给日常的维修检修带来了极大的不便。

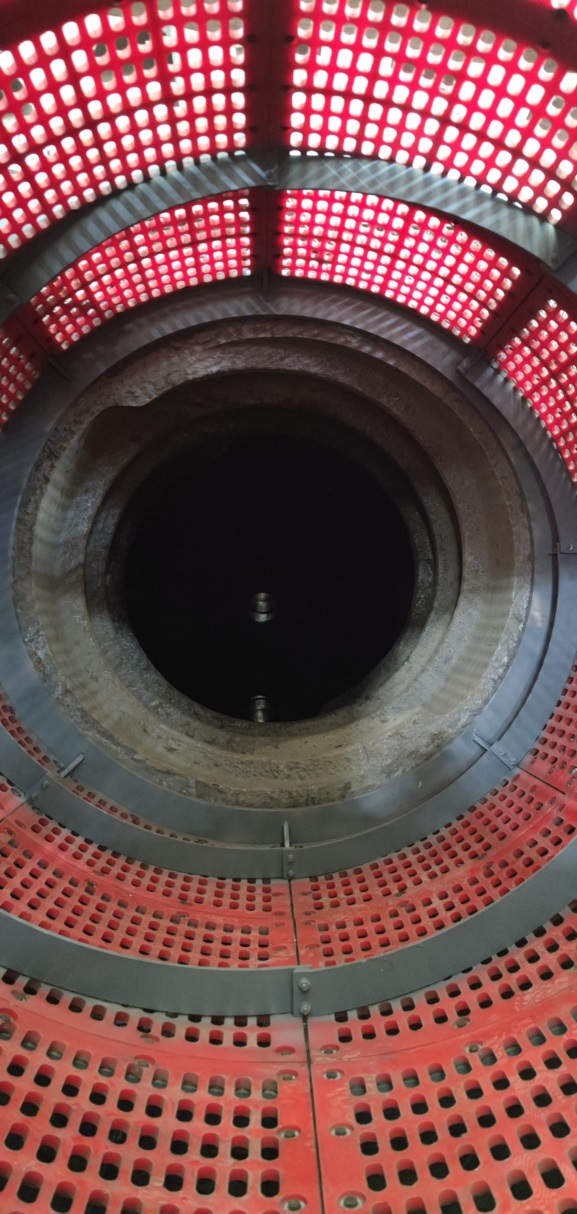

根据现场球磨机排矿筛的情况,浮选厂技术人员进行重新测量、设计、优化、制图,组织人员对排矿筛的结构、材质、筛网规格等具体细节进行论证,最终将原焊接结构改为骨架+聚氨酯筛片的结构形式,此结构的优势为排矿间隙变为35mm,极大的提高了排矿效率。改造后排矿筛重量为2吨,且易磨损位置可在不拆整体部件的前提下进行局部更换,便于安装,为日常的维修检修提供方便。同时减少了备件费用,原排矿筛使用18个月后只能整体更换,更换单次费用12万元,改造后的排矿筛造价仅7万元,且可单独更换磨损的筛片,后期费用极大降低。

赤峰云铜浮选厂球磨机排矿筛改造取得良好效果

通过对排矿筛的改造,使排矿筛不再是一次性使用的易损件,大幅降低了备件费用,每18个月节约12万元,便于后期维护与检修,效果良好,同时,杜绝出现球磨机跳机钢球堵塞排矿管道的情况发生,为浮选厂平稳生产,保驾护航。
